Tabique no portante de construcción en seco interior con placa de yeso
tabique no portante de construcción en seco interior con placa de yeso
- 1
Replantear la pared y colocar las soleras
Una vez replanteada la posición de la pared se fija al piso la solera mediante el kit de fijaciones, colocados a una separación máxima de 400mm. Luego se fija la solera superior de la misma manera.
- 2

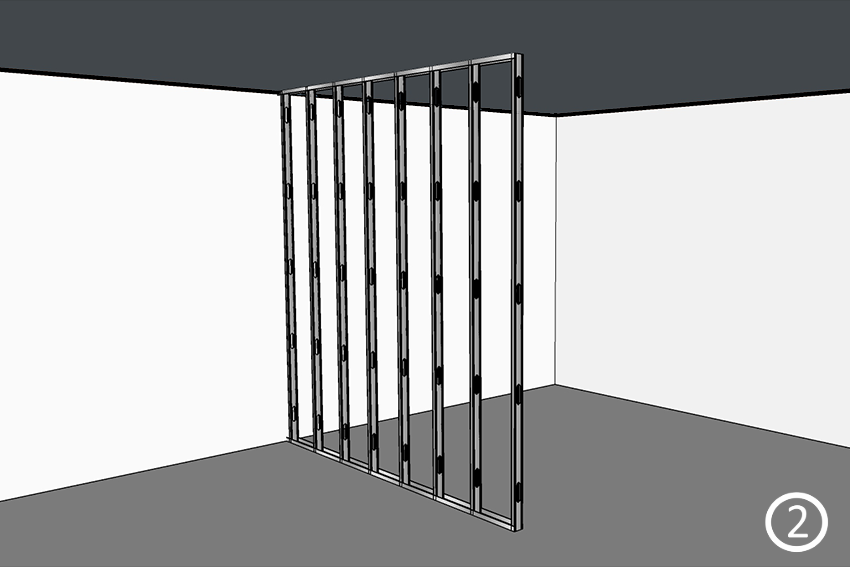

Colocar las montantes
Utilizando la solera como guías, se ubican las montantes con una separación de 400mm entre ejes. Para la fijación entre perfiles, se utilizan tornillos T1.
- 2
Colocar las montantes
Utilizando la solera como guías, se ubican las montantes con una separación de 480mm entre ejes. Para la fijación entre perfiles, se utilizan tornillos T1.
- 2
Colocar las montantes
Utilizando la solera como guías, se ubican las montantes con una separación de 600mm entre ejes. Para la fijación entre perfiles, se utilizan tornillos T1.
- 3
Colocar las instalaciones
De ser necesario, se pasan las instalaciones por el interior de las montantes.
- 4
Colocar las placas
Se fijan las placas de yeso STD en una de las caras de la estructura en forma vertical preferentemente, trabando las juntas. La fijación de las placas a los perfiles se realiza con tornillos T2.
- 4
Colocar las placas
Se fijan las placas de yeso RH en una de las caras de la estructura en forma vertical preferentemente, trabando las juntas. La fijación de las placas a los perfiles se realiza con tornillos T2.
- 4
Colocar las placas
Se fijan las placas de yeso RF en una de las caras de la estructura en forma vertical preferentemente, trabando las juntas. La fijación de las placas a los perfiles se realiza con tornillos T2.
- 5
Colocar material aislante
Se coloca la lana de vidrio Isover entre montantes.
- 6

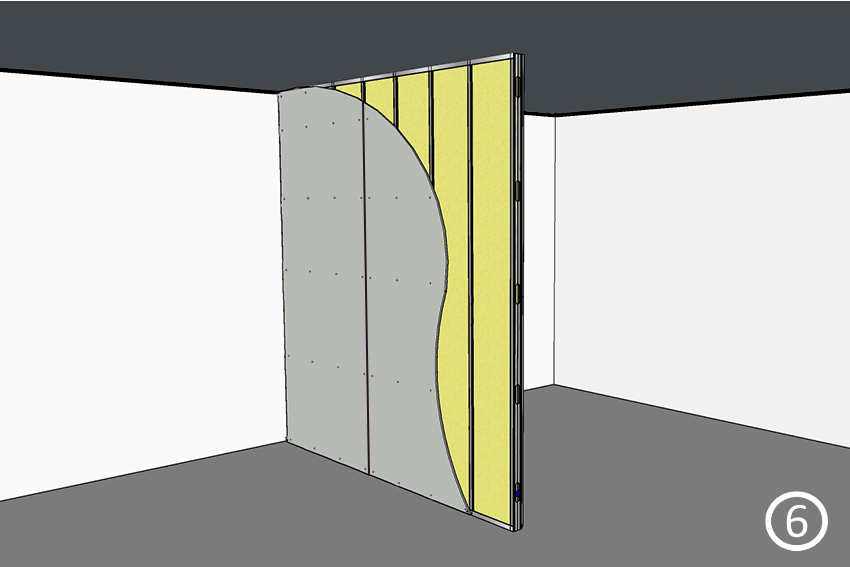

Cerrado de la pared
Se fijan las placas de yeso STD en la cara restante de la estructura.
- 6
Cerrado de la pared
Se fijan las placas de yeso RH en la cara restante de la estructura.
- 6

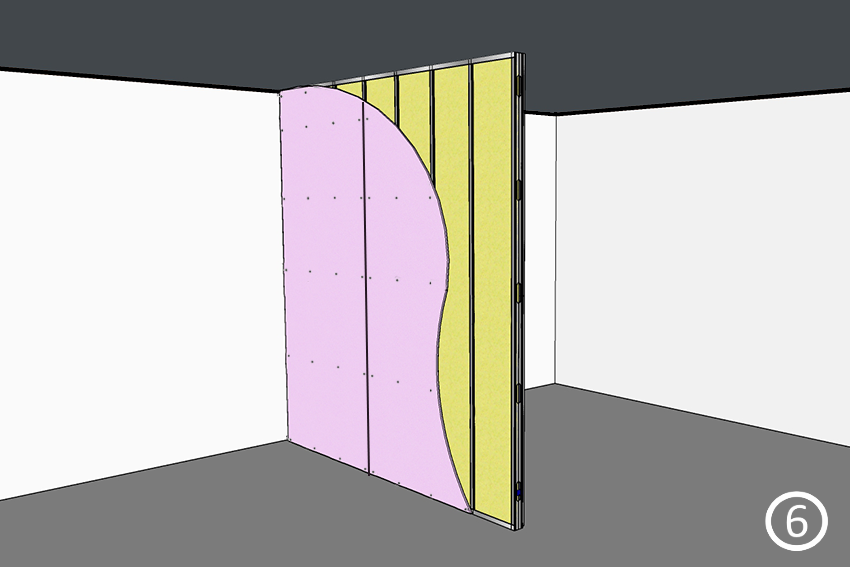

Cerrado de la pared
Se fijan las placas de yeso RF en la cara restante de la estructura.
- 7

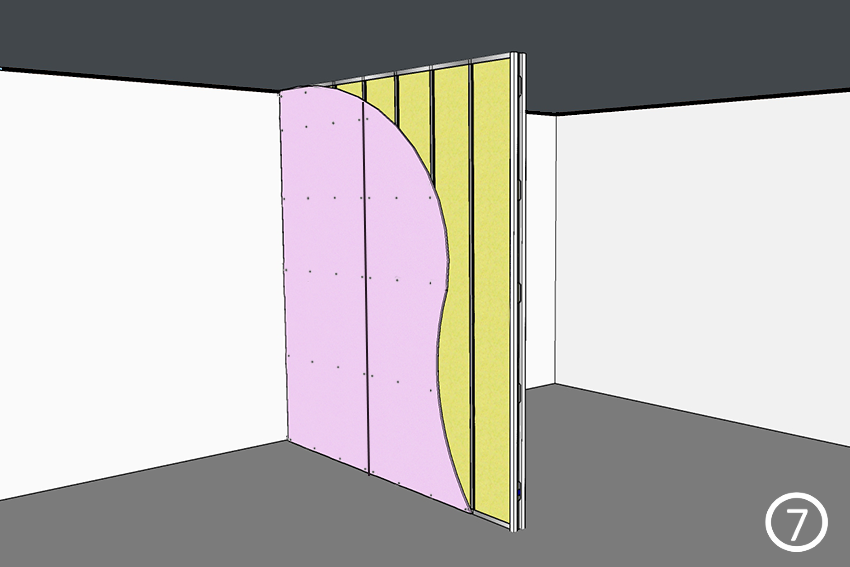

Colocar perfiles de terminación
De ser necesario, se colocan los perfiles de terminación en aristas (cantoneras, ángulo de ajuste, entre otros).
- 7
Colocar perfiles de terminación
De ser necesario, se colocan los perfiles de terminación en aristas (cantoneras, ángulo de ajuste, entre otros).
- 7
Colocar perfiles de terminación
De ser necesario, se colocan los perfiles de terminación en aristas (cantoneras, ángulo de ajuste, entre otros).
- 8

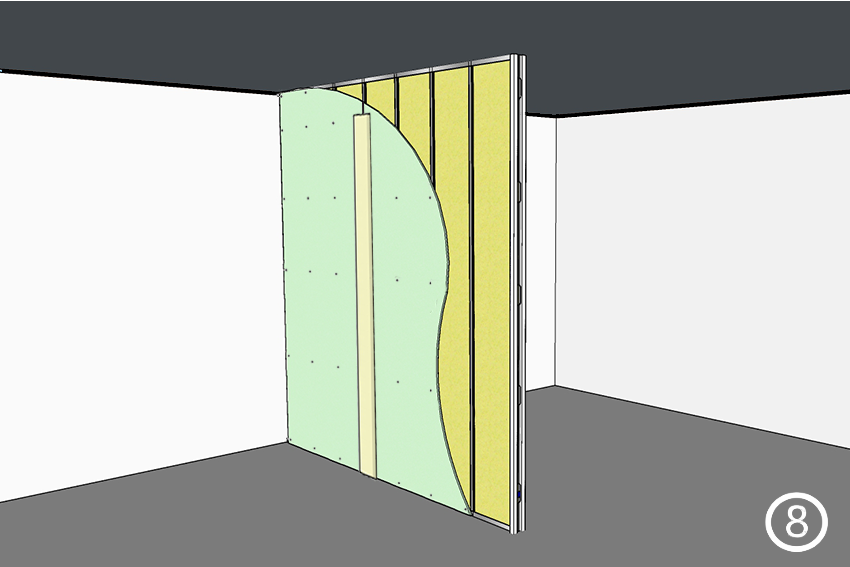

Masillado final
Por último se realiza el tomado de juntas de las placas con cinta de papel y masilla, y el masillado de fijaciones y perfiles de terminación.
- 8
Masillado final
Por último se realiza el tomado de juntas de las placas con cinta de papel y masilla, y el masillado de fijaciones y perfiles de terminación.
- 8
Masillado final
Por último se realiza el tomado de juntas de las placas con cinta de papel y masilla, y el masillado de fijaciones y perfiles de terminación.
FICHA TECNICA
SKU : |
---|
205 |
Espesor final del sistema (mm) : |
---|
0 |
Terminación Interior : |
---|
Lisa y continua |
Terminación Exterior : |
---|
Lisa y continua |
Capacidad portante : |
---|
No portante |
-
Terminación estética
★★★★ Muy buena estetica -
Durabilidad
★★★★ Muy buena durabilidad -
Resistencia a abrasión e impactos
★★★ Buena resistencia -
Mantenimiento y limpieza
★★★★ Muy buena limpiabilidad
Caracteristicas destacadas
- Estética moderna. No requiere revestimiento, superficie libre de mantenimiento
- Aislación termoacústica. Esta estructura supera ampliamente a la construcción tradicional
- Indicado especialmente para la construcción de viviendas o comercios en Steel Framing donde se requiera reducir los tiempos de ejecución, mano de obra y desperdicios
- Indicado especialmente para aplicaciones residenciales, comerciales o institucionales como baños o elaboración de alimentos donde hay presencia de humedad en el ambiente
- Indicado especialmente para el uso industrial de pequeña escala como depósitos donde requieran resistencia al fuego
USOS Y APLICACIONES
-
Viviendas
- Baños
- Pasillos
- Escritorio - Playroom
-
Comercios y Oficinas
- Oficinas
- Salas de reunión
- Baños
-
Industrias y Depositos
- Oficinas
- Buffet - Comedor
-
Salud
- Habitaciones
- Consultorios
- Salas de espera
- Baños
- Pasillos
