Pared portante Steel Framing
pared portante steel framing
- 1

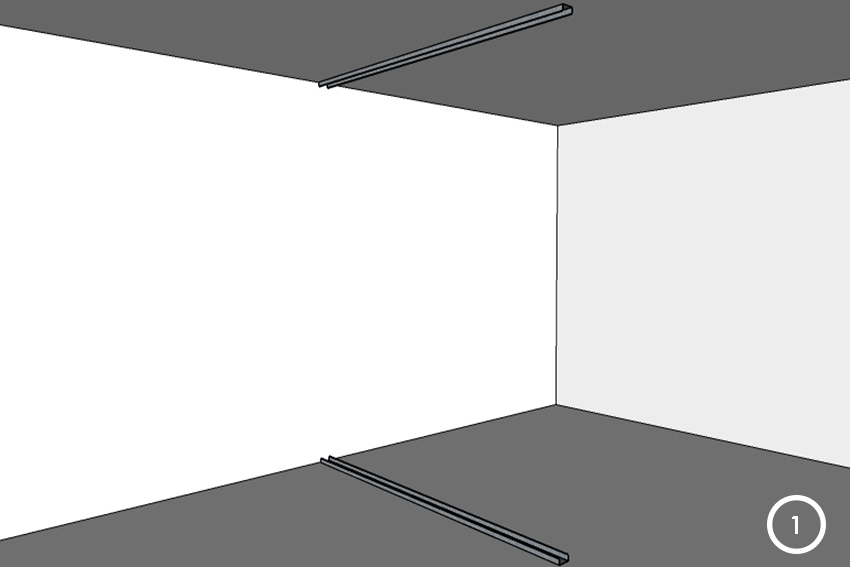

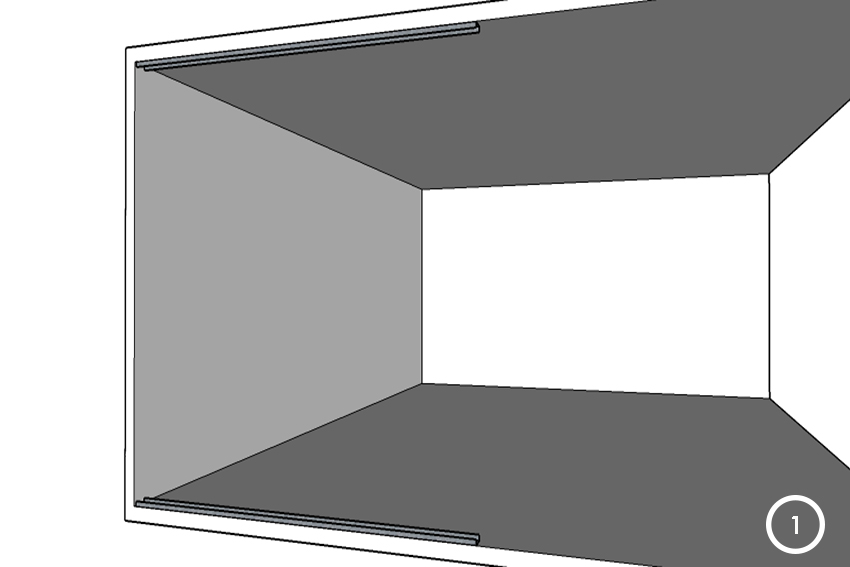

Replantear la pared y colocar las soleras
Una vez replanteada la posición de la pared se fija al piso el Perfil PGU mediante fijaciones metálicas, colocados a una separación máxima de 400 mm. Luego se fija el Perfil PGU superior de la misma manera.
- 2

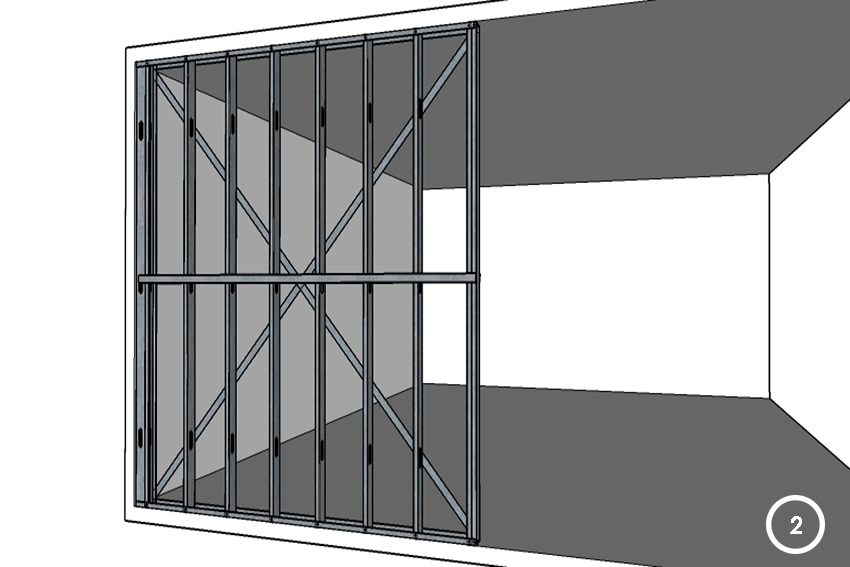

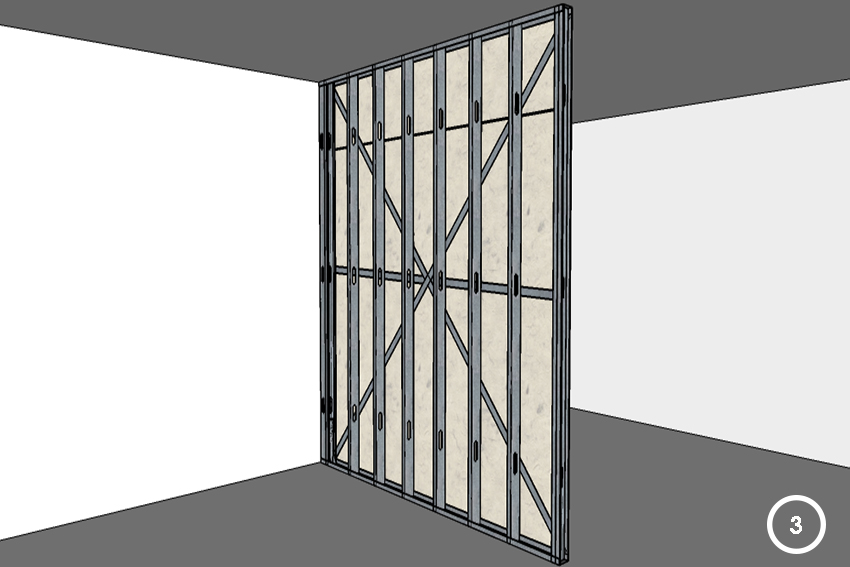

Modular, rigidizar y colocar montantes.
Luego se debe modular, esto implica que cada elemento estructural debe seguir una grilla imaginaria constante. Se adopta un grupo de elementos estructurales de 1200 ó 2400 mm. Para fijar los perfiles se utilizan tornillos autoperforantes T1. Los paneles van acompañados del sistema de rigidización conformado por, las cruces de san andrés y blocking strapping (flejes).
- 3
Colocar barrera de agua y viento (Paredes al exterior)
Como aislante hidrófugo se utiliza una barrera de agua y viento, que protege al edificio del ingreso de agua e infiltraciones de aire proveniente del exterior. En el caso de paredes con OSB se colocan previamente dichas placas sujetas con los tornillos T2.
- 4

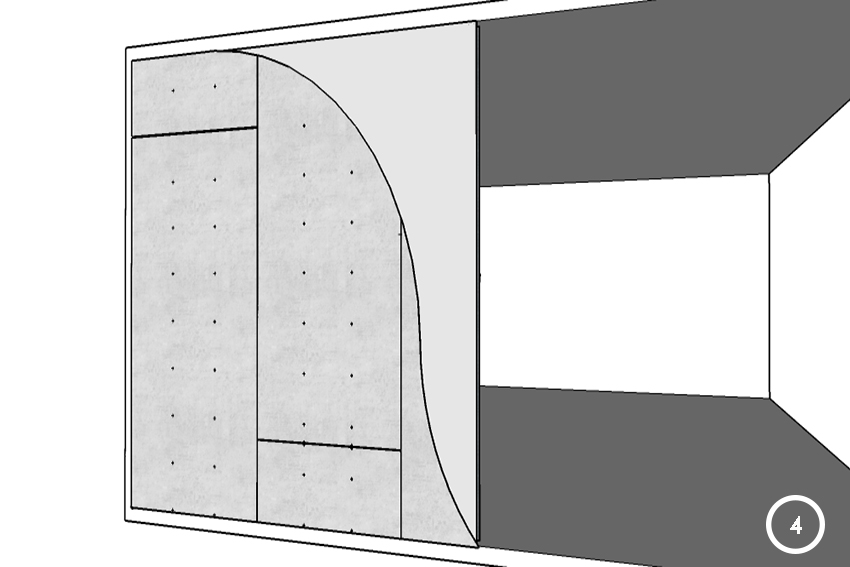

Colocación de placas cementicias
Se fijan las placas de fibrocemento sobre las montantes de manera horizontal dejando 2 cm de separación del canto superior.
- 4

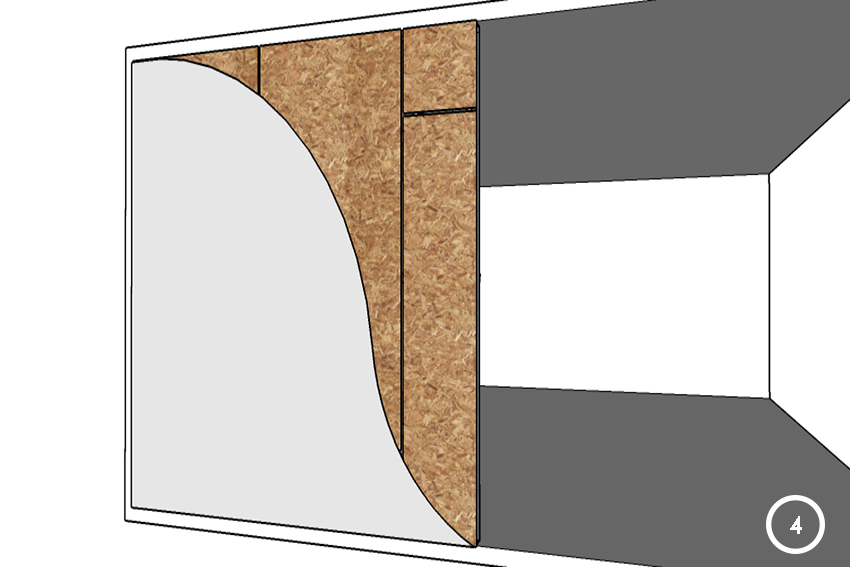

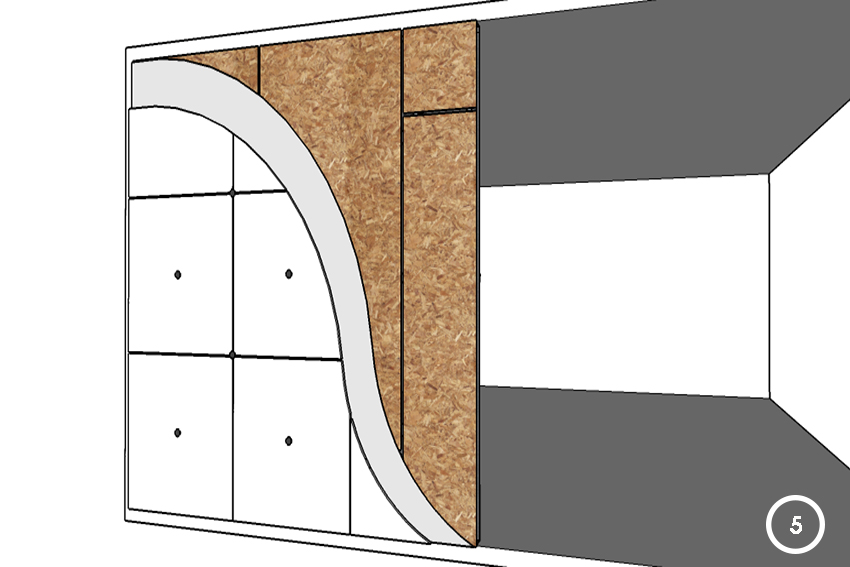

Colocación placas OSB + EIFS
Sobre las placas OSB se colocan las placas EPS de borde recto sujetas con arandelas de fijación EIFS y tornillos T3. Sobre la placa de EPS se aplica una mano base coat y la malla de fibra de vidrio.
- 4

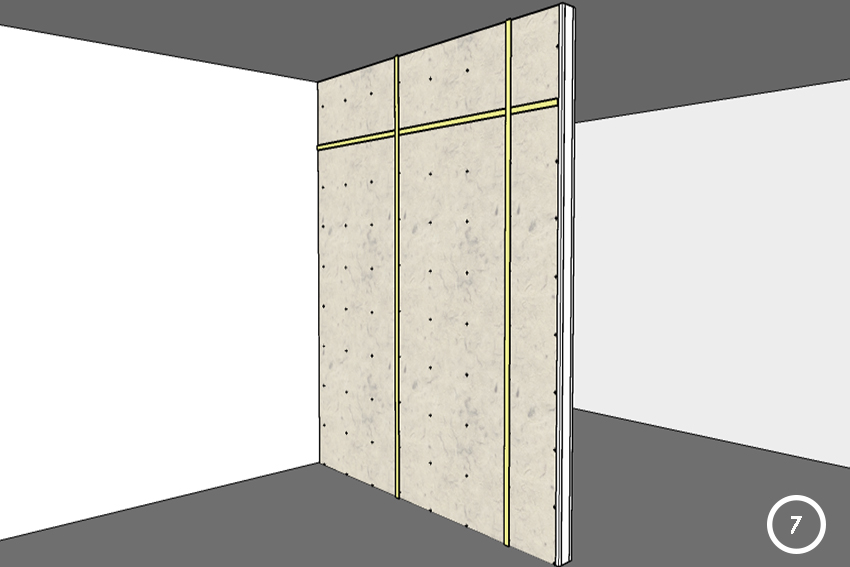

Colocación placas siding
Las placas se fijan sobre las montantes de manera horizontal dejando 2 cm de separación del canto superior. Se utilizaran placas/fajas de fibrocemento de 8mm. Las fajas se colocan de abajo hacia arriba, traspasando verticalmente 3 cm.
- 4

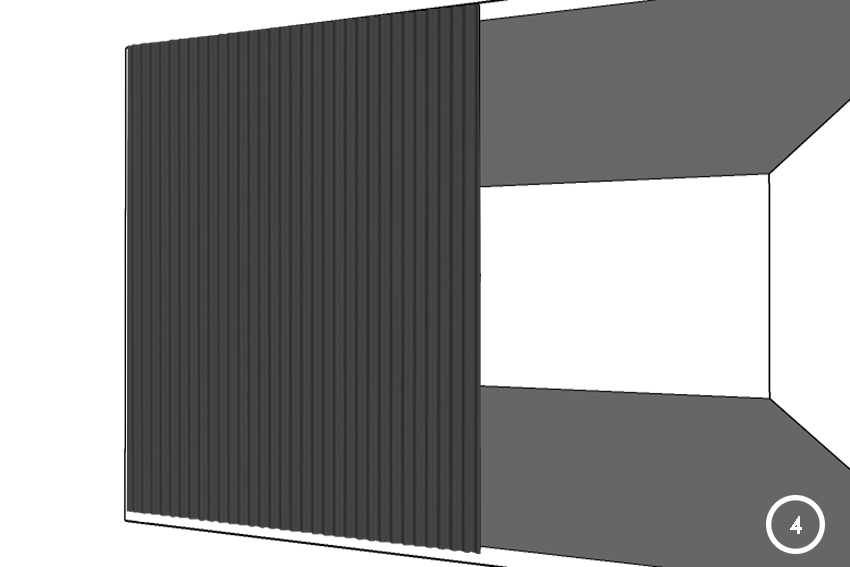

Colocación chapas
Las chapas se fijan sobre las montantes de manera horizontal o vertical, con tornillos hex T2 con arandela.
- 5

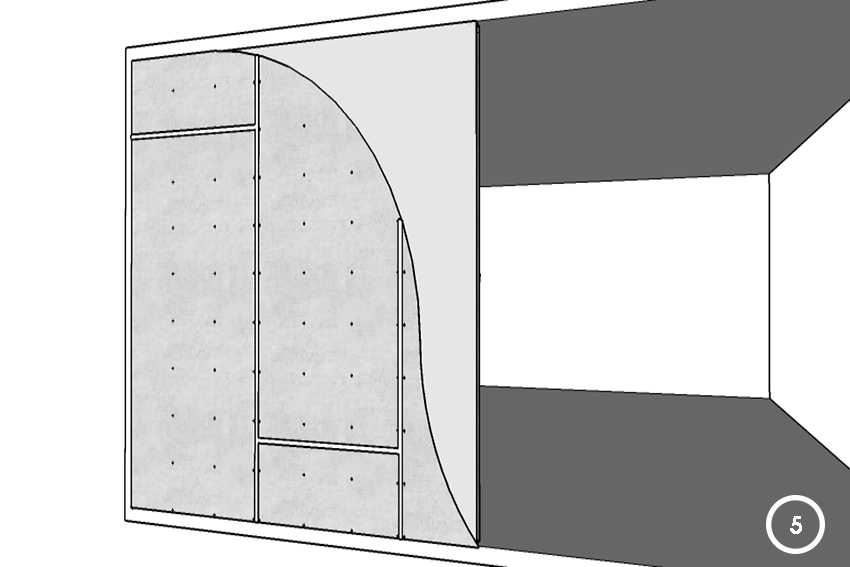

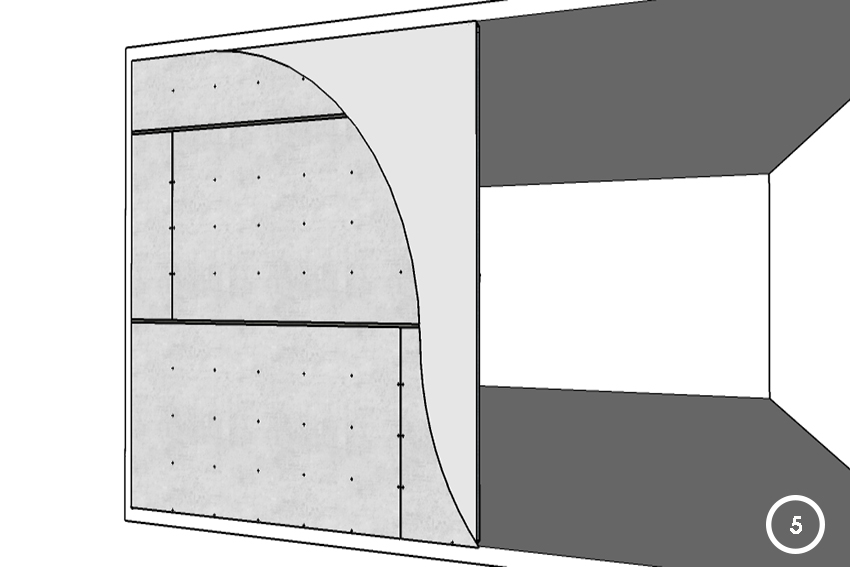

Terminaciones exteriores en placas cementicias con junta vista
Dejar entre placas una junta de 6 a 10mm y colocar sellador poliuretanico. Colocar sellador en las cabezas de los tornillos
- 5
Terminaciones exteriores en placas cementicias con junta invisible
Las juntas se cubren con la cinta autoadhesiva de fibra de vidrio. Luego se pasa una capa de masilla elastomérica por las juntas y cabezas de tornillos, pasadas las 24 hs se coloca una segunda capa.
- 5
Terminaciones exteriores en placas cementicias con junta U de aluminio
Aplicar sobre la longitud de las placas un cordón de sellador poliuretanico y sobre la misma colocar el perfil "U" de aluminio, a su vez se coloca otra capa por encima para apoyar la próxima placa.
- 5
Terminaciones exteriores en OSB + EIFS
Se colocan los perfiles de terminación en aristas (cantoneras, ángulo de ajuste, entre otros). Por último aplicar la última mano de base coat.
- 5

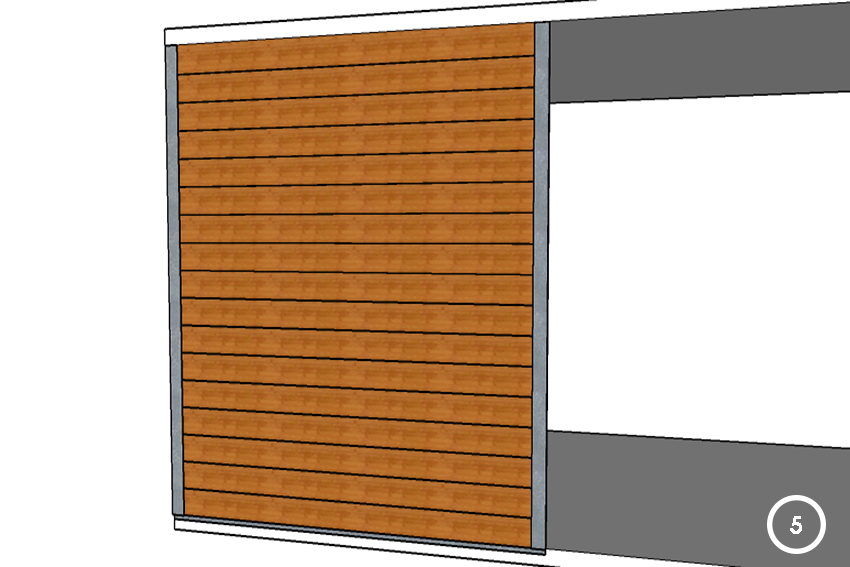

Terminaciones exteriores en siding
Una vez colocadas las placas, se coloca las fajas de terminación en las aristas exteriores.
- 6

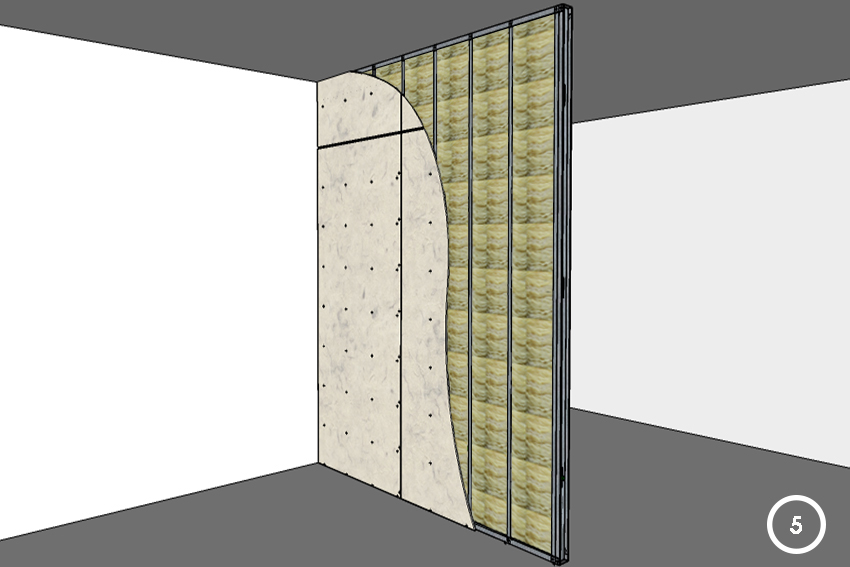

Colocar instalaciones y material aislante
De ser necesario, se pasan las instalaciones entre las montantes y se coloca lana de vidrio asegurándose la total cobertura para aislar correctamente el muro.
- 7

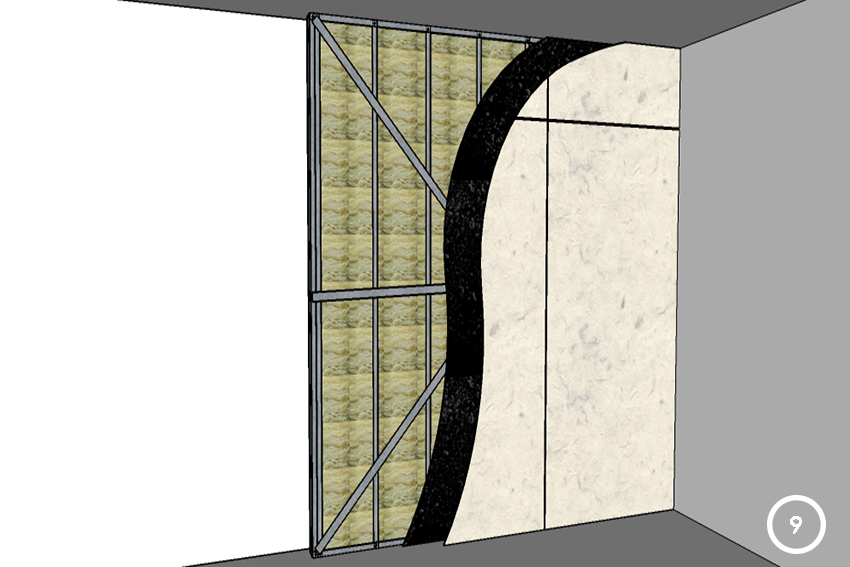

Colocar barrera corta vapor y placas de yeso interiores
En el caso de los muros al exterior colocar la barrera corta vapor de polietileno. Luego fijar, mediante tornillos T2, las placas de yeso en la cara interior de la estructura en forma horizontal o vertical, trabando las juntas. De ser necesario, se colocan los perfiles de terminación en aristas y por último se realiza el tomado de juntas con cinta de papel se masillan juntas, fijaciones y perfiles de terminación.
- 1
Replantear la pared y colocar las soleras
Una vez replanteada la posición de la pared se fija al piso el Perfil PGU mediante fijaciones metálicas, colocados a una separación máxima de 400 mm. Luego se fija el Perfil PGU superior de la misma manera.
- 2

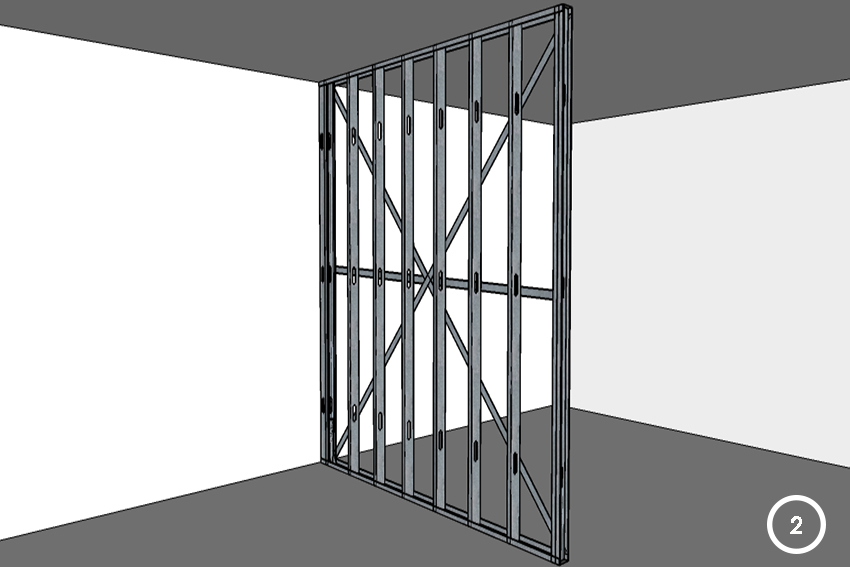

Modular, rigidizar y colocar montantes
Luego se debe modular, esto implica que cada elemento estructural debe seguir una grilla imaginaria constante. Se adopta un grupo de elementos estructurales de 1200 ó 2400 mm. Para fijar los perfiles se utilizan tornillos autoperforantes T1. Los paneles van acompañados del sistema de rigidización conformado por, cruces de san andrés y blocking strapping (flejes).
- 3
Colocar las placas
Se fijan las placas de yeso en una de las caras de la estructura en forma vertical preferentemente, trabando las juntas. La fijación de las placas a los perfiles se realiza con tornillos T2.
- 4

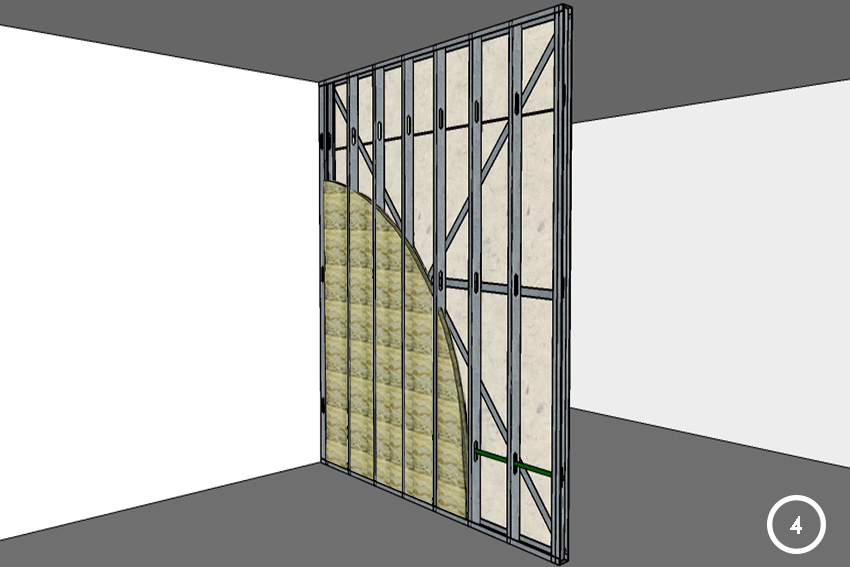

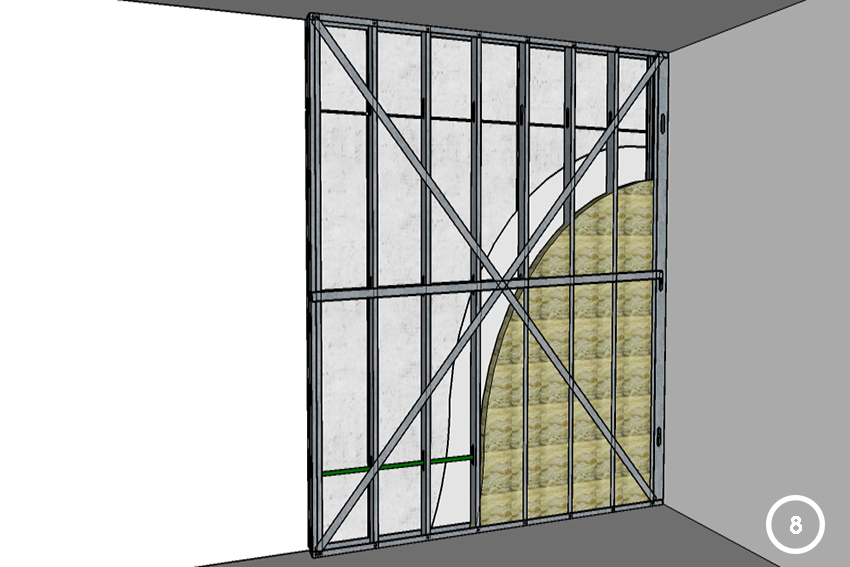

Colocar instalaciones y material aislante
De ser necesario, se pasan las instalaciones entre las montantes y se coloca lana de vidrio asegurándose la total cobertura para aislar correctamente el muro.
- 5
Cerrado de la pared
Se fijan las placas de yeso en la cara restante de la estructura.
- 6
Colocar perfiles de terminación
De ser necesario, se colocan los perfiles de terminación en aristas (cantoneras, ángulo de ajuste, entre otros).
- 7
Masillado final
Por último se realiza el tomado de juntas de las placas con cinta de papel y masilla, y el masillado de fijaciones y perfiles de terminación.
FICHA TECNICA
SKU : |
---|
203 |
Modulación del sistema (mm) : |
---|
400 |
Espesor final del sistema (mm) : |
---|
0 |
Terminación Interior : |
---|
Lisa y continua |
Terminación Exterior : |
---|
A elección |
Capacidad portante : |
---|
Portante de cubierta* (Una planta) |
-
Terminación estética
★★★ Buena estetica -
Durabilidad
★★★★ Muy buena durabilidad -
Resistencia a abrasión e impactos
★★★ Buena resistencia -
Mantenimiento y limpieza
★★★★ Muy buena limpiabilidad
Caracteristicas destacadas
- Sismorresistente. Normalmente verifica para soportar la carga de un techo (ej: vivienda de una planta)
- Aislación termoacústica. Al incluir el aislante, esta estructura supera ampliamente a la construcción tradicional
- Indicado especialmente para la construcción de viviendas o comercios en Steel Framing donde se requiera reducir los tiempos de ejecución, mano de obra y desperdicios
USOS Y APLICACIONES
-
Viviendas
- Construcción exterior - interior integral
-
Comercios y Oficinas
- Construcción exterior - interior integral
-
Industrias y Depositos
- Depósitos
- Salas de máquinas
DETALLES TECNICOS Y CONSTRUCCION
- 1
Replantear la pared y colocar las soleras
Una vez replanteada la posición de la pared se fija al piso el Perfil PGU mediante fijaciones metálicas, colocados a una separación máxima de 400 mm. Luego se fija el Perfil PGU superior de la misma manera.
- 2
Modular, rigidizar y colocar montantes.
Luego se debe modular, esto implica que cada elemento estructural debe seguir una grilla imaginaria constante. Se adopta un grupo de elementos estructurales de 1200 ó 2400 mm. Para fijar los perfiles se utilizan tornillos autoperforantes T1. Los paneles van acompañados del sistema de rigidización conformado por, las cruces de san andrés y blocking strapping (flejes).
- 3
Colocar barrera de agua y viento (Paredes al exterior)
Como aislante hidrófugo se utiliza una barrera de agua y viento, que protege al edificio del ingreso de agua e infiltraciones de aire proveniente del exterior. En el caso de paredes con OSB se colocan previamente dichas placas sujetas con los tornillos T2.
- 4
Colocación de placas cementicias
Se fijan las placas de fibrocemento sobre las montantes de manera horizontal dejando 2 cm de separación del canto superior.
- 4
Colocación placas OSB + EIFS
Sobre las placas OSB se colocan las placas EPS de borde recto sujetas con arandelas de fijación EIFS y tornillos T3. Sobre la placa de EPS se aplica una mano base coat y la malla de fibra de vidrio.
- 4
Colocación placas siding
Las placas se fijan sobre las montantes de manera horizontal dejando 2 cm de separación del canto superior. Se utilizaran placas/fajas de fibrocemento de 8mm. Las fajas se colocan de abajo hacia arriba, traspasando verticalmente 3 cm.
- 4
Colocación chapas
Las chapas se fijan sobre las montantes de manera horizontal o vertical, con tornillos hex T2 con arandela.
- 5
Terminaciones exteriores en placas cementicias con junta vista
Dejar entre placas una junta de 6 a 10mm y colocar sellador poliuretanico. Colocar sellador en las cabezas de los tornillos
- 5
Terminaciones exteriores en placas cementicias con junta invisible
Las juntas se cubren con la cinta autoadhesiva de fibra de vidrio. Luego se pasa una capa de masilla elastomérica por las juntas y cabezas de tornillos, pasadas las 24 hs se coloca una segunda capa.
- 5
Terminaciones exteriores en placas cementicias con junta U de aluminio
Aplicar sobre la longitud de las placas un cordón de sellador poliuretanico y sobre la misma colocar el perfil "U" de aluminio, a su vez se coloca otra capa por encima para apoyar la próxima placa.
- 5
Terminaciones exteriores en OSB + EIFS
Se colocan los perfiles de terminación en aristas (cantoneras, ángulo de ajuste, entre otros). Por último aplicar la última mano de base coat.
- 5
Terminaciones exteriores en siding
Una vez colocadas las placas, se coloca las fajas de terminación en las aristas exteriores.
- 6
Colocar instalaciones y material aislante
De ser necesario, se pasan las instalaciones entre las montantes y se coloca lana de vidrio asegurándose la total cobertura para aislar correctamente el muro.
- 7
Colocar barrera corta vapor y placas de yeso interiores
En el caso de los muros al exterior colocar la barrera corta vapor de polietileno. Luego fijar, mediante tornillos T2, las placas de yeso en la cara interior de la estructura en forma horizontal o vertical, trabando las juntas. De ser necesario, se colocan los perfiles de terminación en aristas y por último se realiza el tomado de juntas con cinta de papel se masillan juntas, fijaciones y perfiles de terminación.
- 1
Replantear la pared y colocar las soleras
Una vez replanteada la posición de la pared se fija al piso el Perfil PGU mediante fijaciones metálicas, colocados a una separación máxima de 400 mm. Luego se fija el Perfil PGU superior de la misma manera.
- 2
Modular, rigidizar y colocar montantes
Luego se debe modular, esto implica que cada elemento estructural debe seguir una grilla imaginaria constante. Se adopta un grupo de elementos estructurales de 1200 ó 2400 mm. Para fijar los perfiles se utilizan tornillos autoperforantes T1. Los paneles van acompañados del sistema de rigidización conformado por, cruces de san andrés y blocking strapping (flejes).
- 3
Colocar las placas
Se fijan las placas de yeso en una de las caras de la estructura en forma vertical preferentemente, trabando las juntas. La fijación de las placas a los perfiles se realiza con tornillos T2.
- 4
Colocar instalaciones y material aislante
De ser necesario, se pasan las instalaciones entre las montantes y se coloca lana de vidrio asegurándose la total cobertura para aislar correctamente el muro.
- 5
Cerrado de la pared
Se fijan las placas de yeso en la cara restante de la estructura.
- 6
Colocar perfiles de terminación
De ser necesario, se colocan los perfiles de terminación en aristas (cantoneras, ángulo de ajuste, entre otros).
- 7
Masillado final
Por último se realiza el tomado de juntas de las placas con cinta de papel y masilla, y el masillado de fijaciones y perfiles de terminación.
